Tecnologias

DIMM

La primera tecnología que debemos conocer es la DIMM SDRAM, no porque sea la tecnologia usada en el presente, pero es la base de las demás tecnologias. La sigla SDRAM corresponde a Single Data Rate Synchronous Dynamic Randon Acces Memory (Memoria RAM sincronica, dinámica de acceso de datos simple). Es decir que tenemos un módulo de memoria que trabaja de acuerdo a un reloj del sistema, y que puede procesar un dato por ciclo de reloj. Estos módulos poseen 168 contactos y dos ranuras de posición y se comercializaron en módulos de 32, 64, 128, 256 y 512 Mb, con frecuencias de reloj que oscilaban entre los 66 y los 133 MHz y un voltage de trabajo de 3.3V

DIMM DDR
Los módulos de memoria DIMM DDR son la evolución de la tecnologia DIMM. La sigla DDR significa Double Data Rate y hace referencia a una lectura doble de datos. Recordemos que la tecnologia DIMM procesa un dato por ciclo de reloj. De este modo, los módulos DDR trabajan al doble de velocidad en el bus del sistema, lo que permite que nuestra PC tenga un mayor rendimiento.
Adémas estos módulos poseen 184 contactos y también eliminó una de las ranuras de posición, dejando una sola en el medio del dispositivo. Por último, las DDR trabajan con 2.5V.

Tipo de chip / Velocidad del reloj / Tiempo de acceso
DDR 200 / 100 MHz / 10 ns
DDR 266 / 133 MHz / 7.5 ns
DDR 333 / 166 MHz / 6 ns
DDR 400 / 200 MHz / 5 ns
DDR 466 / 233 MHz / 4.2 ns
DDR 500 / 250 MHz / 4 ns
DDR 600 300 MHz 3.3 ns
DDR 800 400 MHz 3.3 ns
DIMM DDR2
Una de las diferencias que se aplicaron es que esta tecnologia procesa 4 datos por ciclo de reloj. En terminos de factor de forma, DDR2 cuenta con 240 contactos y funciona con 1.8V. Esta tecnologia esta siendo utilizada en la mayoria de las motherboards, pero esta siendo reemplazada por DDR3.

Tipo de chip / Velocidad del reloj / Tiempo de acceso
DDR 2-400 / 100 MHz / 10 ns
DDR 2-533 / 133 MHz / 7.5 ns
DDR 2-667 / 300 MHz / 6 ns
DDR 2-800 / 400 MHz / 5 ns
DDR 2-1066 / 266 MHz / 3.75 ns
DIMM DDR3
Puede procesar 8 datos por ciclo de reloj. Aunque estos módulos tengan 240 contactos al igual que las DDR2, son completamente incompatibles debido al combio de posición de la ranura. Además, DDR3 trabaja con 1.5 V y esta tecnologia acepta módulos de 8GB para Destok Computers y 16 GB para servidores.

Módulo DIMM / Tipo de chip / Velocidad del reloj/ Datos por segundo / Tasa de transferencia
PC3-6400 / DDR3-800 / 100 MHz / 800 millones / 6400 Mbps
PC3-8500 / DDR3-1066 / 133 MHz / 1066 millones / 8530 Mbps
PC3-10667 / DDR3-1333 / 300 MHz / 1333 millones / 10660 Mbps
PC3-12800 / DDR3-1600 / 400 MHz / 1600 millones / 12800 Mbps
PC3-14900 / DDR3-1866 / 266 MHz / 1866 millones / 14930 Mbps
DDR4
Tienen un gran ancho de banda en comparación con sus versiones anteriores y aún están en fase de desarrollo, se espera su lanzamiento sobre el año 2012.
Sus principales ventajas en comparación con DDR2 y DDR3 son una tasa más alta de frecuencias de reloj y de transferencias de datos. La  tensión es también menor a sus antecesoras, ya que trabajara a 1.2V. DDR4 también apunta un cambio en la topología descartando los enfoques de doble y triple canal, cada controlador de memoria está conectado a un módulo único.

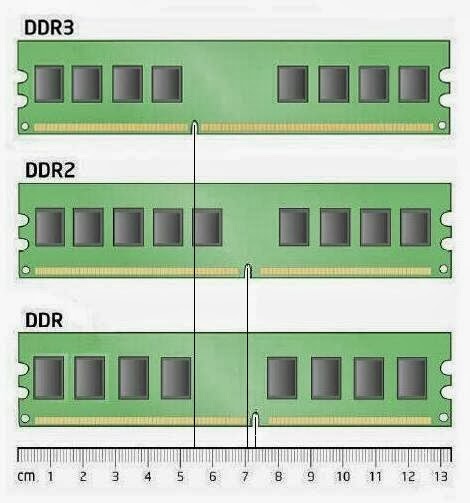

Diferencias físicas entre los distintos módulos DDR3
